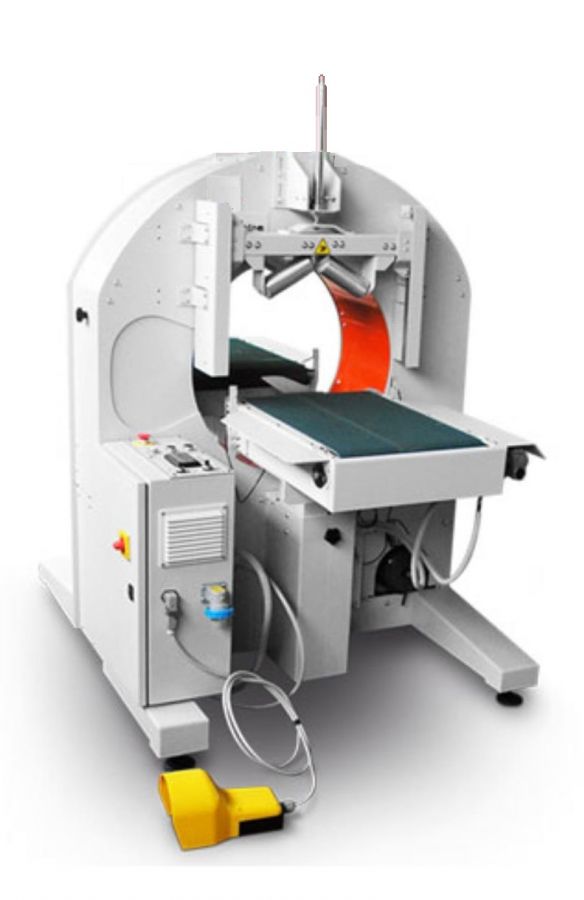

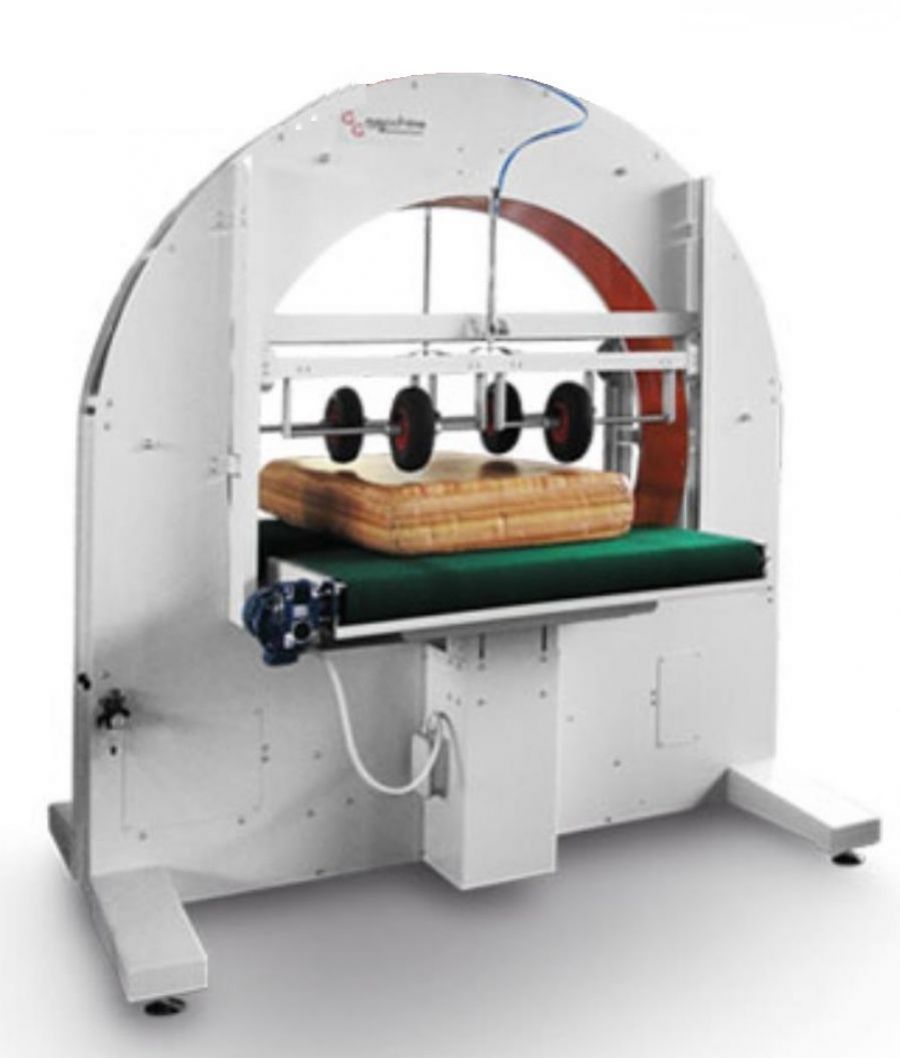

SPEED WRAP AVVOLGITRICE ORIZZONTALI AD ALTA VELOCITÀ (mod. SW300-600)
Macchine per fasciatura a bande ed avvolgimento ad alta velocità mediante film estensibile di prodotti di varie forme e dimensioni
E' possibile avvolgere tutto, cornici, porte, sportelli, mobili di tutti i tipi, fasci di legno e profili di materiali differenti fino ai grossi pacchi di materiale impilato: pannelli in legno o metallo, sandwich per edilizia, pannelli per l'isolamento, ecc.
L’avvolgitrice è costituita da una struttura in lamiera d’acciaio piegata imbullonata e verniciata.
Gli azionamenti dei cinematismi sono di tipo elettropneumatico.
Gestione funzionamento tramite PLC con display lcd per monitoraggio.
Caratteristiche tecniche
Diametro di passaggio prodotto ralla (anello) da 300 a 600 mm
Rotazione ad anello con trasmissione a cinghia
Porta bobina e rullo tendi film con frizione regolabile meccanicamente
Gruppo d'aggancio trattenuta e taglio automatico
Fotocellula rilevamento prodotto per avvio e stop ciclo avvolgimento
Velocità rotazione ralla (anello) variabile in modo analogico tramite
potenziometro da 0 a 130 rpm
Velocità convogliatori variabile in modo analogico tramite potenziometro
PLC per controllo ciclo avvolgimento
Macchina completa di software e spina per scambio segnali
Sponde autocentranti lato ingresso
Gruppo pressori pneumatici a rulli folli in entrata e uscita
Nastro Trasportatore motorizzato in uscita lunghezza 1000 mm

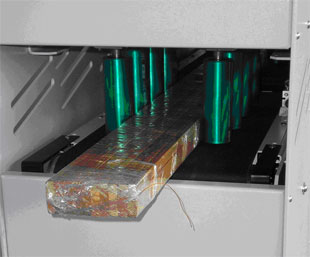

Sponde autocentranti lato uscita
6 Programmi di avvolgimento
Pre-allarme fine film
Pressione aria esercizio: 6bar
Consumo aria compressa lO NL/min.
Tensione alimentazione 220V 50-60 Hz 16A Monofase
Quadro elettrico implementabile con Inverter addizionale ed espansione PLC per
Comando indipendente del nastro d'ingresso e d’uscita
comandato da quadro comandi dell'avvolgitrice
Fotocellula avvio convogliatori
Fotocellula controllo distanza minima prodotti
Opzioni
Nastri trasportatori in ingresso ed uscita, comandati direttamente da quadro comandi dell'avvolgitrice
Dispositivo per saldatura testa e coda del film

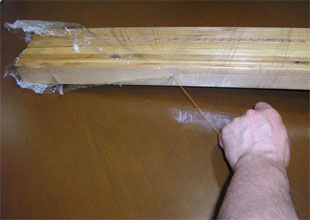

Dispositivo metti filo per agevolazione taglio film all’apertura dell’imballo
