MB F1
PALLETIZZAZIONE - INSCATOLAMENTO » Inscatolamento

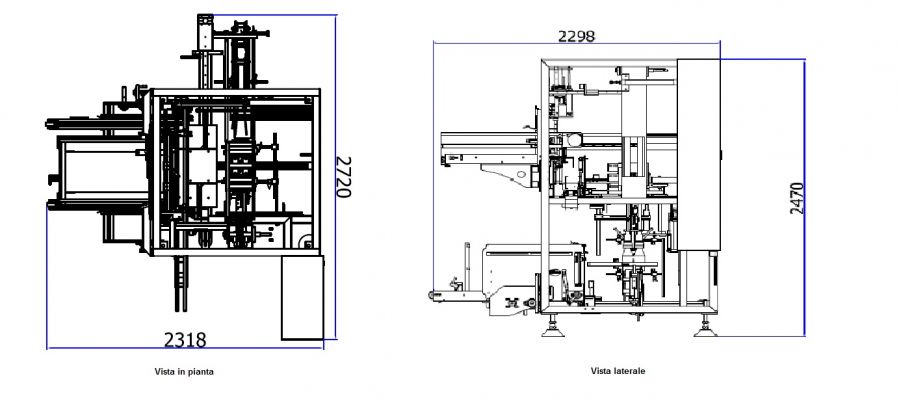

MONOBLOCCO DI INCARTONAMENTO
Macchina integrata per formazione scatola americana in cartone ondulato, inserimento bottiglie con chiusura inferiore e superiore con nastro adesivo o colla a caldo (hot melt)
Cadenza produttiva: 1800 b/h per scatole con 6 bottiglie
2500 b/h per scatole con 12 bottiglie
Caratteristiche generali
· Magazzino cartoni da prelevare, regolabile ai vari formati, costituito da trasportatore a 2 catene con avanzamento passo-passo a comando elettro-pneumatico. Il magazzino contiene circa 100/120 cartoni in funzione del loro spessore.
· Sistema di mantenimento cartoni in compressione all’interno del magazzino con estensore a molla.
· Gruppo prelievo cartoni a comando elettromeccanico, gestito da encoder.
· Prelievo cartoni con sistema Venturi.
· Un trasportatore motorizzato, alimenta le bottiglie su singola fila, intelaiatura in acciaio inox, sponde regolabili, catena in resina acetalica.
· Spintore a comando elettro-pneumatico, prepara le bottiglie su un piano con la configurazione richiesta.
· Sistema elettronico per il conteggio del numero esatto di bottiglie pronte per essere spinte e il numero esatto delle spinte effettuate. Segnalazione eventuali errori su display Il sistema di preparazione prodotto a spintore permette di lavorare tutti i formati evitando problemi di mancato incanalamento.
· L’assieme bottiglie configurato viene portato al centro della macchina, su piattaforma in polizene.
· Prelievo con una testata di presa con movimento solo verticale a comando elettromeccanico. Questo sistema consente il prelievo del pacco prodotto, il sollevamento, e dopo la traslazione della piattaforma sottostante, lo scarico all’interno della scatola precedentemente preparata in posizione inferiore, con lembi leggermente allargati tramite centratore con movimento a comando elettro-pneumatico.
· Trasferimento scatola riempita dalla zona di riempimento alla zona di nastratura inferiore e superiore, e successivo scarico con asse a comando elettromeccanico.
· Altezza piano di alimentazione prodotto 1.200 mm circa, altezza scarico cartoni 500 mm circa.
· Gruppi nastranti inferiore e superiore.
· Gestione macchina mediante PLC Siemens serie S7.
· Quadro elettrico centralizzato
· Display per gestione funzioni macchina, memorizzazione formati, cambi formato e visualizzazione eventuali anomalie.
· Protezioni antinfortunistiche con profilo in alluminio anodizzato, pannelli parte superiore in lexan trasparente, pannelli parte inferiore in DIBOND.
· Colore grigio metallizzato.
Attrezzature disponibili per l’incartonatrice:
Testata di presa bottiglie regolabile ai vari formati per lavorare 1 scatola a 12 bottiglie.
Accessori per lavorare un diametro bottiglia in 1 scatola a 6 od a 12 bottiglie.
Testata di presa bottiglie regolabile ai vari formati per lavorare 1 scatola a 6 bottiglie.
inseritrice alveari all’interno del monoblocco con relativo magazzino alveare e dispositivo di prelievo e scarico sulla matrice bottiglie formata
Testate regolabili ai vari formati alveari da 6 o12 bottiglie.
Accessori da montare sulla testata per lavorare formato da 6 o 12 bottiglie.
Dati tecnici:
Bottiglie per ora
1800 in scatole da 6
2500 in scatole da 12
Potenza macchina kw 2
Raccordo aria compressa diametro 3/8”
Pressione d’esercizio bar 5/6
Consumo aria l/1’ 300
Capacita’ magazzino cartoni n. cartoni 100 / 120
Capacita’ magazzino alveari n. alveari 100 /120 (opzione)
